インジェクター噴射状況の観察 「スローモーション」
概要
CoRIJ(Common Rail Injector Judge)を使用して、インジェクターの燃料噴射状況をスローモーションで観察しました。
対象インジェクターは中型建設機械のエンジンに使用されているものです。

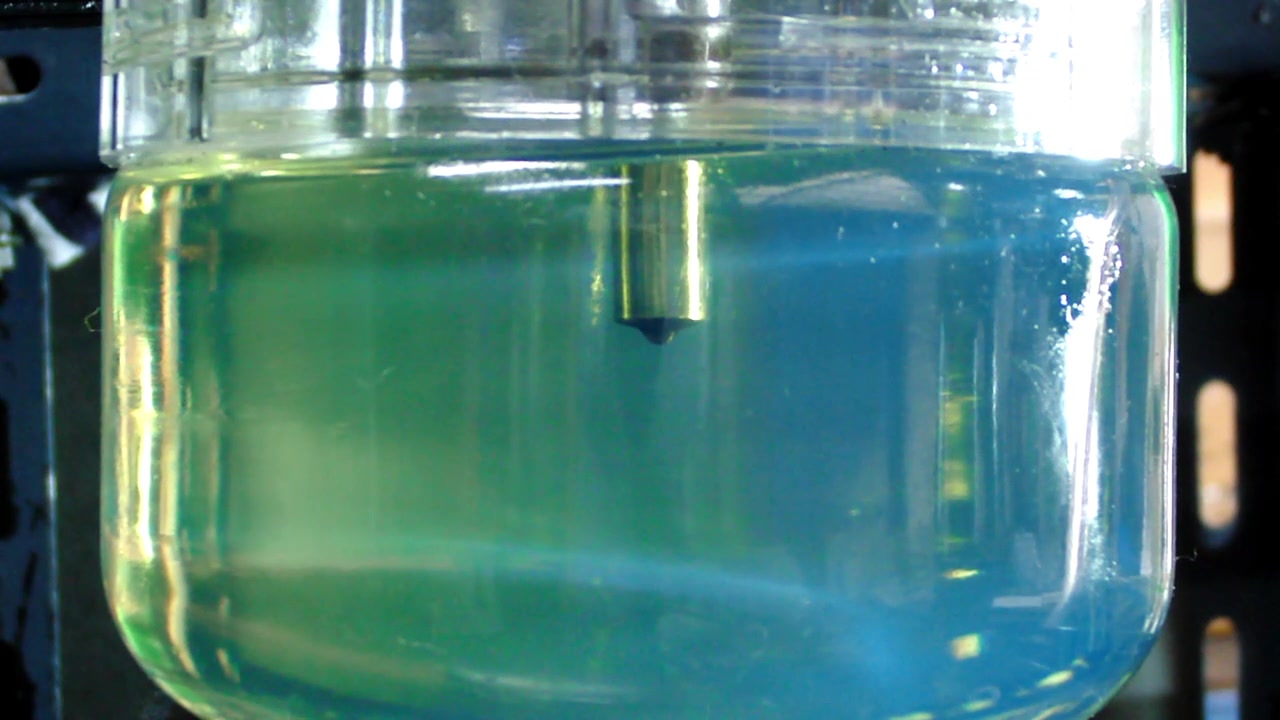

CoRIJ は矩形波のパルス電圧でインジェクターを駆動、高圧燃料の噴射を自由に制御することが可能です。 燃料スプレイの変化が観察しやすいように、ディーゼル 燃料を満たした透明なボトルの中に噴射しています。
CoRIJ は矩形波のパルス電圧でインジェクターを駆動、高圧燃料の噴射を自由に制御することが可能です。 燃料スプレイの変化が観察しやすいように、ディーゼル 燃料を満たした透明なボトルの中に噴射しています。
カメラの撮影コマ数は420FPS、噴射の期間を通常の運転とは少し長めになるよう噴射周期や、デューティ比を調節しています。
