コモンレール・インジェクターの噴射テスト
★ CoRIJ*
は吉田商会が独自に開発したコモンレール用インジェクタのテスト装置です
*CoRIJ(コリッジ:Common Raii Injector Judge)
狙い:インジェクターの継続使用可否の判定 (ボッシュ、デンソー製各種インジェクターに適用可) |
機能 :
|
詳細;CoRIJ によるインジェクタ試験の詳細を写真で示します。 | |||||
マウスを下の写真に合せると、拡大写真が示されます。 |
|||||
写真1 | 写真2 | 写真3 | 写真4 | 写真5 | 写真6 |
写真1 受入れ後のインジェクタは外周の汚れ、錆を落とした後、軽油を充たした 超音波洗浄機に掛けられます。 |
|||||
写真2 超音波洗浄後のインジェクタです。 | |||||
写真3 CoRIJ 噴射試験装置の上部を示しています。 | |||||
写真4 同装置のインジェクタ取付状況です。 | |||||
写真5 試験時はパルス発生器の出力とインジェクタ端子電圧をモニターしています。 | |||||

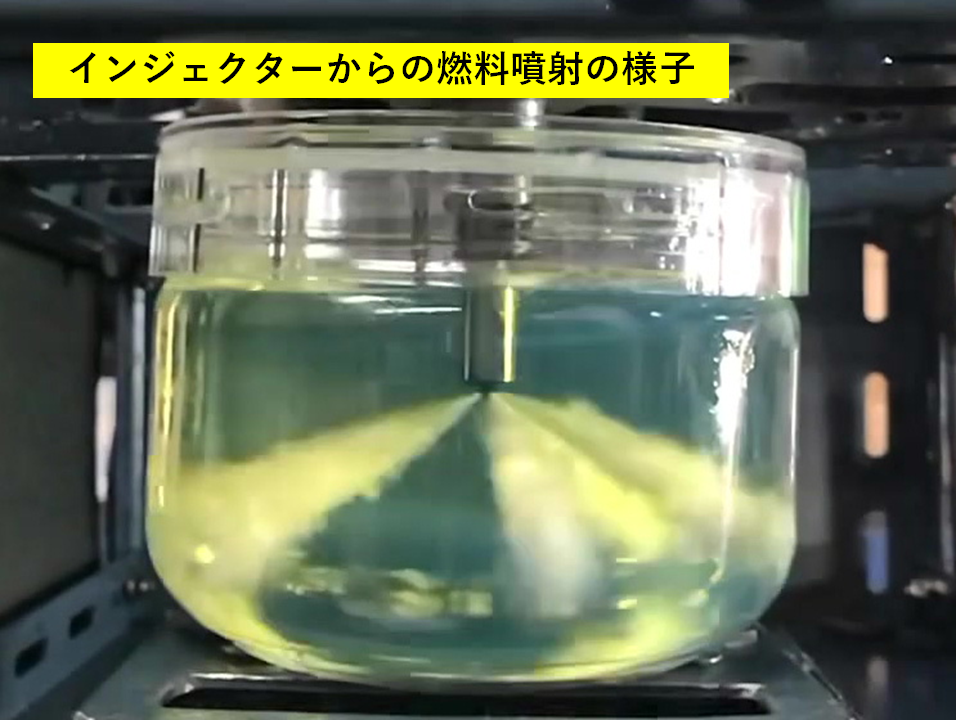

写真6 インジェクタからの噴射状況を高速度カメラでとらえたものです。 | |||||
注: |
テスト時は、エンジン回転速度、コモンレール圧力、噴射期間を固定し 一定時間の燃料噴射量(重量)を計測します。 |
|
|
